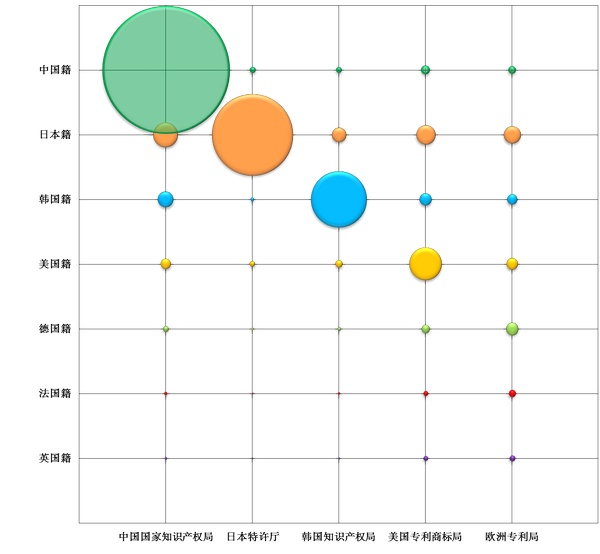

企業在某個國家的專利布局與企業對該國市場的重視程度密切相關,某種意義上可以說，市場到哪里，專利到那里；專利在哪里，市場在那里。從圖2.3中所示的空調技術輸入輸出流向分布可以得到以下分析，縱軸表示“申請人國籍”，橫軸表示“專利申請所在局”。

中國籍（包括港澳臺）申請人專利申請量位居************，但有95.06%的專利申請集中在國內，在日本、韓國、美國以及歐洲等海外國家/地區只有少量的專利布局，而其他國家較為注重在中國的專利布局，尤其是日本、韓國和美國申請人。主要原因是由于中國市場對空調的需求很大，市場也較開放，故國內外申請人均較為注重在中國的專利布局，但是中國空調技術起步較晚，中國企業在空調領域的技術實力相對略弱一些，國際市場競爭力有待進一步提升，在全球范圍內進行專利布局的信心和能力也有待進一步提升。

圖2.3 空調技術輸入輸出流向分布

日本籍申請人除在本國進行專利申請之外，非常重視海外專利的布局，******目標國是中國，其次是美國和歐洲，同時在韓國也進行一定量的專利布局。而其他國家申請人在日本進行專利申請的比例較小。由于日本有重視專利申請的傳統，且其擁有多家如松下、三菱、大金、日立等空調領域領先型企業，其他國家申請人可能考慮到進入日本市場的難度較大，從而就減少在日本的專利布局。可見，日本為空調領域的主要技術輸出國。

韓國籍申請人除在本國進行專利申請之外，也非常重視海外專利的布局，******目標國也是中國，其次是美國和歐洲，但在日本的專利布局較少，可能是考慮到進入日本市場的難度較大。而其他國籍申請人也相對重視韓國市場，在韓國進行了一定量的專利布局，特別是中國、日本和美國申請人。

美國籍申請人除在本國進行專利申請之外，非常重視海外專利的布局，******目標國是中國和歐洲，其次是韓國，同時在日本也有少量的專利布局。而其他國籍申請人也非常重視美國市場，故各國均較為重視在美國的專利布局。美國市場為開放的專利市場，市場需求量也較大，且美國向來注重知識產權的保護，進入美國的產品都可能會受到專利侵權的影響，因此各國在美國均有專利布局，美國本國企業在空調領域的技術發展也很充分，專利申請量較多。

德國籍、法國籍及英國籍申請人的整體專利申請量較少，除了在所屬的歐洲地區進行專利申請之外，在美國、中國和韓國進行了一定量的專利布局，但在日本的專利布局較少，可能是考慮到進入日本市場的難度較大。而其他國籍申請人也相對重視歐洲市場，在歐洲進行了較多的專利布局，特別是日本、美國和韓國申請人。

綜上，中國企業的專利布局意識已不斷增強，但在日本、美國、韓國均已形成較為嚴密的專利布局，并且海外申請人也很注重在中國的專利布局的情況下，中國企業將會面臨較大的競爭壓力，需在技術上積極尋求突破，同時注重海外專利布局和海外專利侵權風險防范。

四、全球主要專利申請人分析

專利申請人是專利申請的主體，也是專利布局的謀劃者?？照{(diào)領域歷年來申請人排名變化情況都是專利布局研究中應該關注的熱點，通過分析該領域主要申請人的狀況，預測空調領域未來的市場競爭格局，幫助企業發現潛在的競爭對手或者合作伙伴。

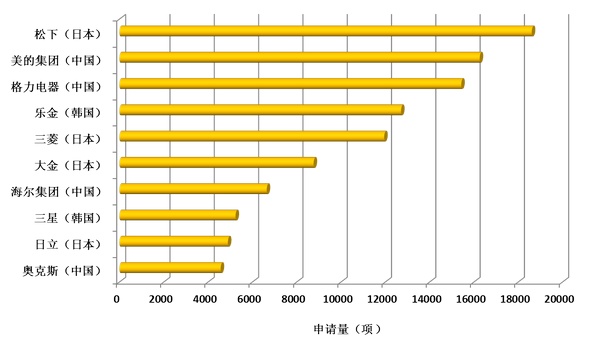

圖2.4是空調全球?qū)＠暾埩颗琶笆纳暾埲伺判蚯闆r，統計過程中將各子公司的申請量與母公司的申請量進行了合并統計。從圖中可以看出，全球?qū)＠暾埧偭颗琶笆坏纳暾埲酥?，日本的申請人有四位，韓國的申請人有兩位，中國的申請人有四位，分別是美的集團、格力電器、海爾集團和奧克斯，說明中國企業在空調領域的研發實力較強，且技術水平位于世界前列，具有較強產業競爭力和技術優勢。

圖2.4 空調全球?qū)＠暾埩壳笆簧暾埲?/span>

五、全球?qū)＠夹g(shù)構成分析

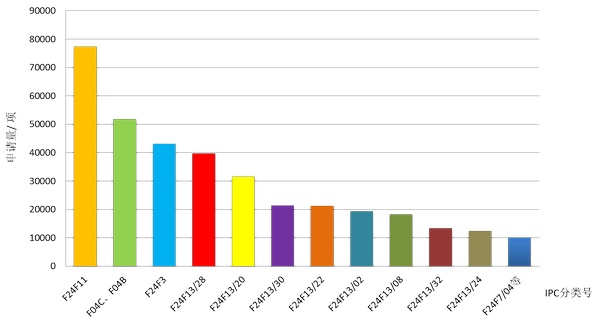

空調主要由殼體結構、熱交換器、壓縮機、過濾器、導風板、風道系統、管道、電子部件以及控制或安全系統等組成，圖2.5展示了空調全球主要專利技術相關的國際主分類號（IPC分類號）和相應的專利數量分布情況，從中可以看出空調的主要專利技術構成分布情況。

作為空調的控制或安全系統，包括系統運行控制、以用戶界面或交互控制、遠程控制（使用電話網絡或者互聯網通信）等智能化控制系統專利技術（F24F11）在總技術構成中占比******，屬于空調的熱點研究技術。同時，在空調專利技術布局中，壓縮機（F04C、F04B），空氣增濕、減濕、凈化等二次處理調節（F24F3），過濾器（F24F13/28），以及外殼或蓋結構（F24F13/20）也屬于空調的熱點研究技術。

另外，在空調專利技術布局中，熱交換器（F24F13/30）、用于防止冷凝或排走冷凝液的裝置（F24F13/22）、管道配置（F24F13/02）及導風板等空氣流動控制部件（F24F13/08）在專利申請數量上處于第二梯隊，可能是空調的這四項分支技術已經達到一定技術成熟度，創新空間較小。

此外，在空調專利技術布局中，空調在零部件的支承裝置（F24F13/32）、用于防止或抑制噪聲（F24F13/24）、風道系統（F24F7/04、F24F1/0011、F24F1/48、F24F1/0014）等技術分支的專利申請量處于第三梯隊，可能是空調的技術難點、技術空白點或下一步專利布局的重點。

圖2.5 空調全球主要專利技術構成分布

圖2.5 空調全球主要專利技術構成分布

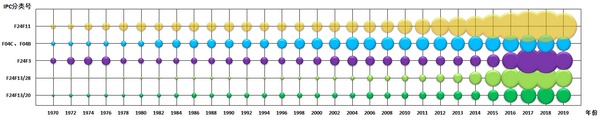

圖2.6示出了空調主要熱點技術的全球歷年專利申請量的發展趨勢，空調智能控制技術（F24F11）在2010年之前處于緩慢發展期，隨著空調的廣泛普及，且隨著智能家居技術、大數據、云計算、物聯網、電控、數碼、自動化等現代科技技術的加速發展以及用戶體驗舒適度的提升，使得空調智能控制技術（F24F11）在2010年之后進入了快速發展階段，尤其是最近五年，空調智能控制技術在專利申請量上得到了井噴式增長，為空調的熱點研究技術。智能空調具有自動調節功能，能根據外界氣候條件，按照預先設定的指標對溫度、濕度、空氣清潔度傳感器所傳來的信號進行分析、判斷、及時自動打開制冷、加熱、去濕及空氣凈化等功能的空調。

其中，可在中央控制系統中加入空調控制網管，實現全屋空調的統一控制，同時不影響空調系統自身的獨立控制和使用?？照{(diào)專用能效系統將對家居冷暖系統的運行狀態、運行參數及屋內外環境溫濕度實行全天候的自動監測，同時根據室外溫濕度變化在不同季節自動改變溫度設定值。中央控制系統的控制軟件可以調節、收集、記錄、保存及管理有關空調系統的信息及數據。

此外，智能空調可通過人臉、手勢、聲音等識別指示，也可實現遠程控制，比如使用電話網絡、互聯網通信等方式。智能控制技術（F24F11）作為空調的熱點研究技術，是空調未來的主流發展方向，也是未來品牌競爭的創新突破口。

壓縮機（F04C、F04B）是空調必不可少的一部分，在空調制冷劑回路中起壓縮驅動制冷劑的作用，是空調器制冷系統的“心臟”。為了把制冷劑從低壓提升到高壓，并使它在制冷系統中不斷循環流動,空調壓縮機實際上起著一個“泵”的作用。形象地說，壓縮機是“心臟”,制冷劑是“血液”，通過壓縮機將制冷劑由低壓提到高壓，在冷凝器中排出熱量,通過毛細管節流在蒸發器吸收熱量，再進入壓縮機。壓縮機的高壓管輸出的高壓制冷劑就象“動脈”血液，由蒸發器進來的制冷劑就象“靜脈”血液。因此，空調壓縮機（F04C、F04B）的專利申請量保持在穩步增長趨勢，事實上壓縮機作為空調的核心，無疑是技術創新變革的主戰場，熱點研究技術。

空調的空氣增濕、減濕、凈化等二次處理調節（F24F3）和過濾器（F24F13/28）在2015年之前處于緩慢發展期，隨著人們生活水平的提高，對空氣質量的關注度也越來越高，而室內空氣充斥著顆粒物、甲醛、總揮發性有機物（TVOC）、細菌、過敏原等各種污染物，被列入對公眾健康影響******的五個環境因素之一 ?，尤其是近些年出現的連續大范圍霧霾天氣更加促進人們對空氣質量的擔憂，使得空調凈化技術（F24F3、F24F13/28）在2015年之后進入了快速發展階段，空調凈化技術在專利申請量上得到了爆發式增長，為空調的熱點研究技術。空調凈化技術主要功能為了保證室內空氣的潔凈度，防止室外污染氣流進入室內，使得室內空氣保持一個優良的環境。

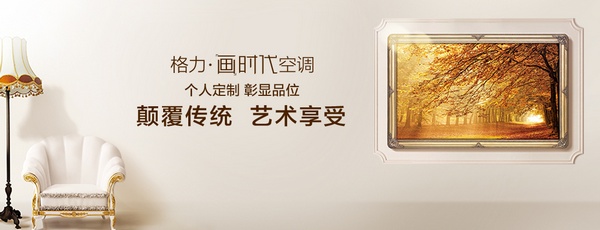

空調的外殼或蓋結構（F24F13/20）在2015年之前也處于緩慢發展期，隨著人們對空調外觀的美觀度、個性化、藝術化的追求，使得空調外殼或蓋結構（F24F13/20）在2015年之后進入了快速發展階段，在專利申請量上得到了大幅度增長，可見空調融合藝術化創新相當活躍，以滿足人們?nèi)找鎮€性化、多元化的需求。比如，格力電器于2016年推出格力?畫時代空調，從油畫藝術中提取設計靈感，將油畫與空調結合的獨特設計，旨在為人們打造一款舒適易用的藝術空調。該空調造型與普通掛畫很相似，從表面看和一幅掛在墻上的油畫沒什么區別?！爱嫛钡膬?nèi)容也可以根據消費者的需求而定制，可根據用戶個人需求進行面板圖案個性定制，這是科技與藝術的完美結合，不但給人們帶來了舒適的生活，同時也實現了低碳、環保的理念，產生了巨大社會效益，使得空調兼具實用性和藝術性，賦予了更多的意義。

? https://wenku.baidu.com/view/eb3ec702b8d528ea81c758f5f61fb7360b4c2baa.html，空調技術發展史，鄧忠凱。

? 《空調產業專利分析報告》，橫琴國際知識產權交易中心有限公司。

? 岳偉，潘小川. 室內空氣污染物及其健康效應研究[J]. 環境與健康雜志，2005，22（2）；150-153。
